Mires de calibration 3D

Pour des expériences de déformation multi-dimensionnelles de qualité il est primordial de réaliser un étalonnage précis des deux caméras (ou plus). LaVision utilise une méthode d'étalonnage entièrement empirique, qui ne nécessite pas la mesure d'angles ou de distances physiques. Cette technique s’est avérée très précise et fiable.
Pour l'étalonnage des systèmes stéréoscopiques, LaVision fournit des mires de calibration 3D avec une définition précise des deux niveaux d'étalonnage et de l'espacement des marques.

no-img
Contrairement aux cibles d'étalonnage planes couramment utilisées, il n’est généralement pas nécessaire de déplacer la plaque à travers le volume ou d’enregistrer plusieurs prises de vues. Dans la plupart des cas, la prise d'une seule image à partir de la position du plan « 0 » de l'échantillon suffit pour calibrer tout le volume de mesure. Cette option est très utile lorsqu'il n’y a pas assez d'espace disponible pour déplacer une mire dans différentes positions ou lorsqu'il n’y a tout simplement pas d'accès (par exemple dans une enceinte climatique fermée).
Caractéristiques
  • marques circulaires de haute précision
  • motif sur deux niveaux, double face, adapté pour calibrer simultanément les 2 côtés opposés de la mire
  • marques fiducielles pour détection automatique, et identification automatique des plans avant et arrière
  • filetages sur les bords pour faciliter le montage
no-img

Mires de calibration à code QR - simple face

Les mires de calibration à code QR - simple face, blanches ou fluorescentes, sont très souvent utilisées pour l'étalonnage des systèmes de mesure DIC 2D et 3D. Le code QR contient toutes les informations nécessaires à la calibration. La procédure d'étalonnage avec ce type de plaque utilise plusieurs vues de la plaque à différentes positions et orientations dans la profondeur de champ du système. Les marques sont automatiquement détectées, et toutes les marques détectées fournissent des informations qui sont utilisées dans l'algorithme d'étalonnage global. Au cours de cette procédure d'étalonnage en live, les paramètres intrinsèques et extrinsèques de la caméra sont calculés. LaVision propose des jeux de plaques d'étalonnage adaptés à des champs de différentes tailles et utilisables avec une illumination dans le blanc ou le bleu.

Une caractéristique supplémentaire de ces plaques est l'impression de motifs de mouchetis sur la face verso, permettant à l'utilisateur d'effectuer un test de contrainte nulle, conformément à la norme VDI2626.

no-img
Face arrière avec mouchetis pour l'essai de déformation nulle selon la norme VDI 2626.
Caractéristiques
  • convient pour l'étalonnage des systèmes DIC 2D et 3D
  • motifs de points de haute précision avec trois points de repère pour la détection de l'orientation
  • léger et facile à manipuler
  • les plaques sont dotées d'un motif de points imprimé au dos pour l'essai de déformation nulle selon la norme VDI 2626.


Mires de calibration micro

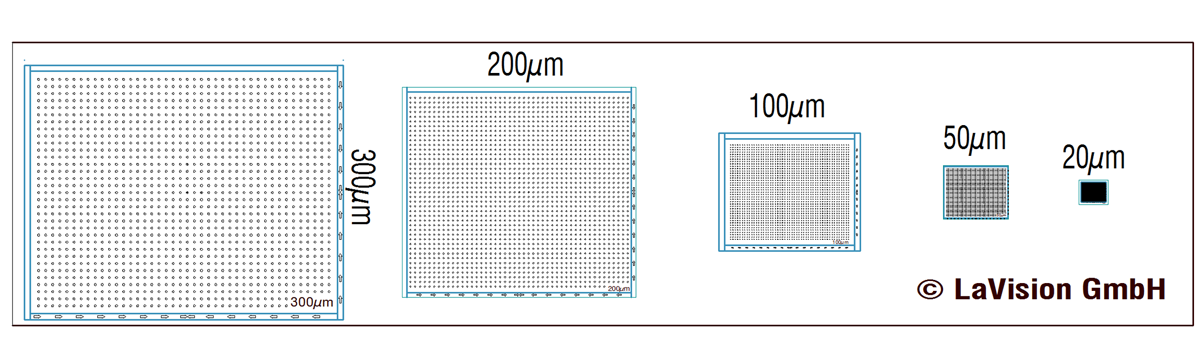

Ces mires de micro-étalonnage peuvent être utilisées à des fins de calibration pour les systèmes StrainMaster µDIC avec des champs de vision à petite échelle.

Différentes plaques sont proposées ; chacune avec plusieurs mires dont les points ont des tailles et des espacements différents.

Matériau:

  • substrat en verre avec revêtement de protection
    ou
  • substrat de verre orange - fluorescence orange excitée par la lumière verte
